無線充電就是通過線圈發送交變電場，由設備背面的線圈作為接收電能，存入設備的電池的過程。應用最早的不是手機而是電動牙刷，目前應用已趨于成熟，在電動牙刷、手機、剃須刀、耳機、手表、插座、車載娛樂(lè )充電輔助等均有應用。

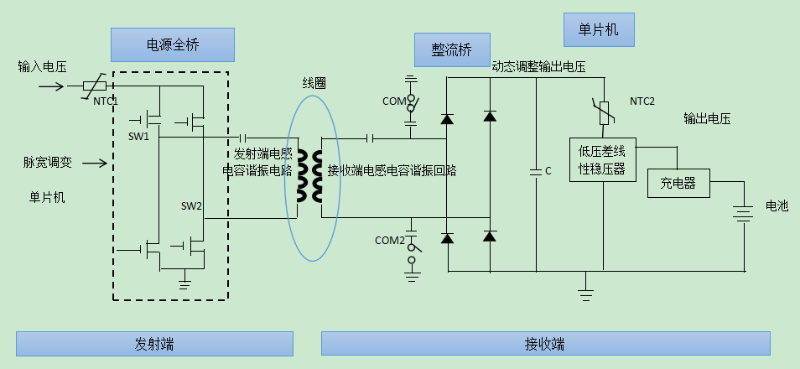

在無線充電路中，發射端在MCU的控制下將一個DC電壓通過斬波方式變成振蕩頻率為ｆ的交變振蕩信號（MCU根據ｆ數值，交替控制發端４只mos管有序通斷），經LC振蕩發射。接收端的LC端(參數設計對ｆ頻率諧接）接收到ｆ讀率信號（能量波）后，經全橋整流后變成方向不變的脈動DC電壓，再經濾波，穩壓和LDo后變成穩定的標準DC電壓，對移動終端的電池進行充電，接收端的MCU實時監控整個充電狀態（充電電流，充電電壓和電池溫度等參數）。防止過壓、過流、過充，防止溫升過高引起起火、爆炸等現象發生。接收端和MCU同時將這一系列監測信號參數數值同步發送至發射端的MCU。在充電電路及電池旁邊埋入一顆溫度檢測的測溫型NTC熱敏電阻，和MCU共同作用，就可以追蹤無線充工作的瞬時溫度變化。

無線充電路具體設計思路：

一、大功率無線充電路：

對于像新能源公交車、新能源載貨卡車等大功率無線充電路中，無論它們采用恒流或恒壓充電方式，由于充電電壓高，充電流大，可以在發射端的輸入電壓的入口處，設置一個功率型的NTC熱敏電阻（位置如上圖中NTC1），以阻止或減弱浪涌電流對4只MOS管的有害沖擊，以增加MOS管的壽命，減小充電時的故障率。

在接收端全橋整流后的脈動高壓直流，也會(huì )常有突變大尖鋒脈動電流，在此位置上（如上圖NTC2），適當設計放置一個NTC熱敏電阻，對4只整流管和后端的LDO也是有益的。

大功率充電，防止充電溫度過高（尤其是在環境溫度已經很高，如夏季環境溫度≥35℃時），在發射端的MOS管附近，和接收端的整流管附近，各設置一個NTC溫度型敏感元件組成的溫度傳感器系統，用于實時監視發射、接收端充電過程的溫度變化，是對充電系統熱設計安全系統的必要設計。

二、小功率無線充電路：

根據小功率充電電路的實際情況，可以模仿上述大功率充電電路的熱設計思路和產品安全性等級的要求，適當增減功率型NTC熱敏電阻或測溫型NTC熱敏電阻的數量。

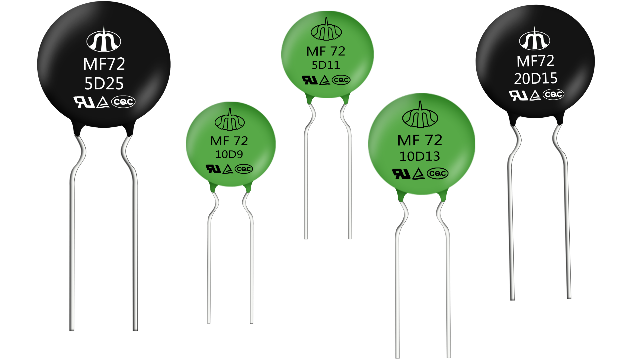

南京時恒電子科技有限公司生產的無線充用功率型NTC熱敏電阻，對應的規格為MF72、MF73T-1，主要用于發射端的輸入電壓的入口、全橋整流后端，阻止或減弱浪涌電流對電路和器件的沖擊；每件大功率無線充均需匹配1-2顆MF72或MF73T-1型功率型NTC熱敏電阻。根據功率大小需要，功率型NTC熱敏電阻器有多種規格型號可供選擇，直徑為?40的超大功率型NTC熱敏電阻器最大穩態電流可達80A，直徑為?3mm的超小功率型NTC熱敏電阻器最大穩態電流也高達2A，這在業內是罕見的，時恒電子生產的功率型NTC熱敏電阻器抑制浪涌沖擊電流能力強，內控標準中最大電容量比標準值高出兩個檔位，特別是B值大，殘余電阻小，相同的電性能體積更小，功耗更低，主要產品全部通過了UL、TUV、CQC安全認證。

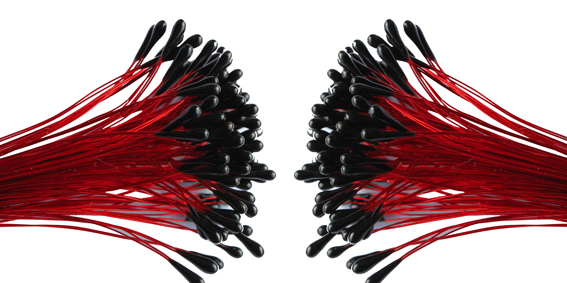

南京時恒電子科技有限公司生產的無線充用測溫型NTC熱敏電阻，對應的規格為MF52B，主要用于功率輸出端(無線充插座)，及時測量線圈溫度并反饋控制端分配充電功率；每件無線充輸出端均匹配1-2顆MF52B測溫型NTC熱敏電阻。一般安裝在感應線圈中心，頭部厚度一般不能超出線圈厚度， 所以此類MF52B對產品頭部尺寸要求有嚴格限制。南京時恒電子科技有限公司生產的MF52B系列產品一般頭部直徑≤ 1.5mm，部分產品為滿足客戶需求甚至達到了≤0.7mm，這在業內是難得的。

時恒電子生產的測溫型MF52B熱敏電阻不僅測溫精度高，反應速度快，而且具有非常好的互換性和一致性，特別是產品的年漂移率低，穩定性和可靠性好，可以在惡劣的環境下正常使用。該產品通過了美國UL、CUL、德國TUV和中國CQC安全認證。時恒電子生產的高精度測溫型NTC熱敏電阻性能優異，價格低廉，受到了客戶的廣泛贊譽。

時恒電子的各類NTC熱敏電阻器，除了可以應用在無線充，在其它領域如醫療設備、汽車電子、家用電器、工業自動化等方面也得到越來越廣泛的應用。
