今天時恒電子來給大家分享有關大功率型NTC熱敏電阻器溫度補償技術原理及應用：

大功率LED照明燈一般采用恒流驅動器，其輸出電流不隨輸入電壓、負載及環境溫度的改變而變化。但是當led所處環境溫度高于安全工作點溫度時，LED的正向電流就會(huì )超出安全區，使LED的壽命大為降低甚至損壞。這正是恒流驅動器的缺點，因為維持輸出電流不變只會(huì )促使LED的溫度進一步升高。解決方法是利用溫度補償電路來不斷減小LED的正向電流值，避免LED因溫度過高而損壞。

1、大功率LED溫度補償方案

如何有效地保護高溫條件下工作的大功率LED，是急需解決的一個技術問題，這對延長大功率LED的使用壽命很重要。解決大功率LED的過熱問題，主要有以下4種設計方案：

方案之一：通過合適的散熱器將LED芯片產生的熱量及時散發掉，使芯片的結溫降低。但該方案是在設計LED燈具時預先采取的一種解決辦法，并且必須給散熱能力留出足夠余量，在實際工作中很難保證達到既理想、又經濟的效果。

方案之二：利用LED驅動芯片內部的過熱保護電路關斷LED驅動器的輸出，迫使LED熄滅，達到降溫目的。該方案只是在極端情況下LED驅動芯片被迫采取的過熱保護措施，無法保證LED長期穩定的工作。

方案之三：采用恒壓/恒流式（CV/CC）LED驅動器，其特點是當輸出電流達到規定值時通過電流控制環使維持恒定。此方案屬于被動的間接式過熱保護措施，因為恒壓/恒流控制電路是通過檢測輸出電流來啟動電流環的，與LED所處的環境溫度并沒有直接關系，所以不能根據LED的溫度來實時地調節輸出電流的大小。

方案之四：專門設計一個LED照明用溫度測控系統。但因成本過高，難以在LED照明領域大量推廣應用。

分析可知，給LED驅動器增加溫度補償功能是一種簡便易行的解決方案。溫度補償的基本原理是一旦出現異常情況使LED溫度過高時，LED驅動器能根據熱敏電阻器檢測到的溫度，自動降低輸出電流值，確保LED工作在安全區域之內，這就從根本上解決了LED過熱損壞或使用壽命降低的難題，從而大大提高了LED燈具的可靠性與安全性；當溫度降低到安全區域時，LED-~g動器的輸出電流能自動回升到正常值。顯然，這種帶溫度補償功能的LED驅動器芯片屬于具有自動實時控制的“智能化”芯片，它不僅代表了高品質LED驅動器的發展方向，而且具有重要的實用價值。

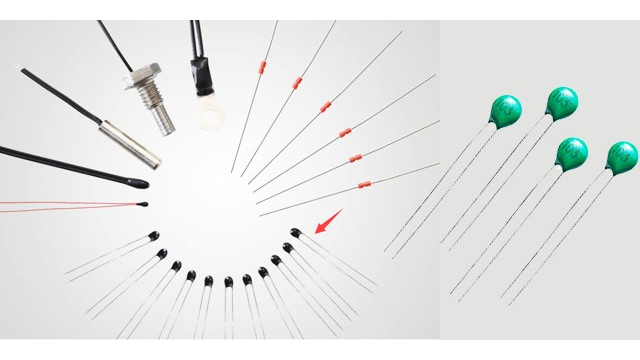

南京時恒電子科技有限公司擁有自主知識產權核心技術，擁有授權和受理專利61件，其中發明專利24件，江蘇省高新技術產品8個，重點推廣應用的新技術新產品4個，南京市新興產業重點推廣應用新產品5個。其中NTC熱敏電阻器系列產品涵蓋了浪涌抑制、溫度補償、精密測溫、溫度控制等應用，是國內專注生產NTC熱敏電阻及其溫度傳感器的骨干企業。
