一種高可靠性貼片式熱敏電阻器
返回列表 來源: 發布日期: 2022.06.14

有些熱敏電阻器尤其是使用在通過較大電流的場合時會(huì )發熱,所產生的熱量會(huì )對熱敏電阻器本身以及熱敏電阻器的使用環境產生較大的影響。

一方面,傳統的熱敏電阻芯片與導電片之間的焊接是在電阻芯片上涂覆焊錫后直接將導電片的焊接部覆蓋其上,然而片狀的焊接片由于焊接面積大會(huì )在覆蓋的部位產生氣隙或者空洞,氣隙或空洞會(huì )受熱膨脹,熱敏電阻器在使用中的冷熱交替會(huì )對焊接部位的焊接強度和牢固度產生影響,造成產品的可靠性下降。

另一方面,傳統功率型NTC熱敏電阻器一般采用直插式安裝,占用的空間大,高度高,不便于自動安裝。優點是散熱好,即使電阻本體溫度較高,也不會(huì )損壞PCB板。由于占用的空間大,高度高,在安裝空間受限、高度受限的場合下使用起來很困難,使得這類直插式結構的使用安裝受到很大限制,不便于自動安裝;傳統的貼片式NTC熱敏電阻器雖然占用的空間小,高度矮,可以自動貼裝,但卻不適用于功率型NTC熱敏電阻器,因為功率型NTC熱敏電阻器在使用時電阻體的溫度很高,最高可達200,這樣的高溫PCB板是無法承受的,所以也是無法采用這種結構的。

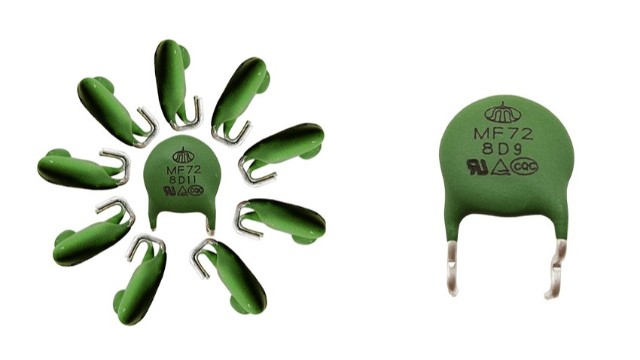

為解決上述問題,南京時恒電子科技有限公司開發出了一種具有新型結構(臥式安裝結構)的熱敏電阻器,這種改進新型結構使得熱敏電阻器既能像傳統直插式功率型NTC熱敏電阻器一樣較好地散熱,不再會(huì )受到自身熱量升高而對熱敏電阻器本身和PCB板造成任何損害,又能使安裝高度大大降低,占用空間大幅減小,產品可靠性也有較大提高,更加方便自動貼裝。



未標題-1


      具體來說,這種新型結構的高可靠性貼片式熱敏電阻器,包括電阻芯片、導電片,導電片包括上導電片和下導電片,分別通過焊接部焊接在電阻芯片的上表面和下表面,每個焊接部具有一個或兩個以上焊接凸點,每個導電片沿電阻芯片的表面平行延伸形成延伸部,延伸部從焊接部延伸超出電阻芯片表面范圍后向下折彎形成下折部,導電片的末端形成安裝部。通過在焊接部設置焊接凸點,是為了 保證焊接的強度,使得熱敏電阻器在工作時產生的熱量不會(huì )對焊接強度產生影響,導電片的在工作時的通風散熱,同時也有利于熱敏電阻器的自動貼裝。

南京時恒電子有限公司是一家集研發、生產、銷售為一體的科技型企業,擁有授權專利53件,其中美國專利1件,發明專利12件。主要產品均通過了中國CQC標志認證、美國UL、C-UL、德國TUV產品認證;MF58系列產品通過UL標準中10萬次耐久性測試,汽車級MF52、MF51、MF58系列測溫型產品為國內首家通過AEC-Q200性能檢測。產品品質優良,深受廣大用戶的一致好評!
