隨著世界各國對環境保護的需求不斷上升，以太陽能光伏、風能，植物替代能源等新能源需求在不斷上升，尤其是近幾年來在國家十四五政策下，提出了“雙碳”能源戰略，新能源技術更是得到了極大的推廣應用，逆電器作為新能源應用中的不可缺少的技術，也被愈來愈多的廣泛使用。

換路定律指出，電路從一個狀態到達另一種狀態時，電路中的電流或電壓必定要發生暫態過程，暫態過程的發生必將發生電能量的劇烈波動變化，在一個能量轉換電路中（如AC→DC,DC→AC），這種電能量的劇烈波動變化就是電學領域中的浪涌沖擊，它是一種暫態現象，是電路工作中無法避免的客觀現象，它對電路中功率元器件的沖擊損害也是確實存在的。NTC功率型熱敏電阻在逆變器中，由于它的負溫度特性，可以用來抑制暫態過程中的電流（或電壓）的尖峰沖擊。保護關鍵功率元器件，從而提高使用壽命。

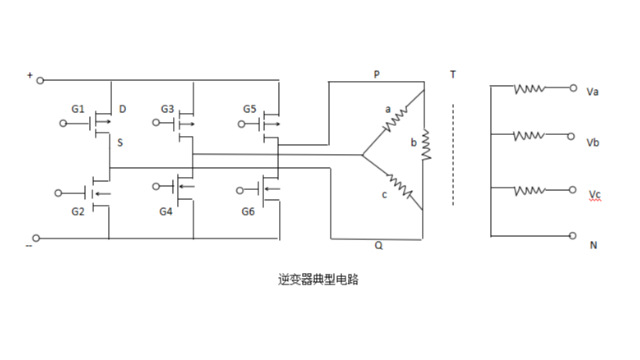

圖示為一典型的逆變器電路，當逆變器工作時，逆變橋（由G1~G6開關管構成）在高速通斷狀態下。

其D極、S極上將不可避免地產生巨大的導通尖峰和關斷尖峰，實際測試和理論計算表明，這種開關尖峰電流（或電壓）數值將是開關管工作電流（或電壓）的數倍~幾十倍，它是導致開關管經常損壞的主要原因之一。

當電路工作時，在PWM脈沖作用下，開關管G1~G6將按照一定的順序輪流導通或截止，此時這些開關管的D極或S極上將會(huì )承受極高的電流尖峰沖擊。電路的轉換功率愈大，能量波動幅度就愈大。這種尖峰沖擊強度就愈大。此時，在這些關鍵節點上，選擇串入一只參數合適的NTC功率型熱敏電阻，可以大部分吸收掉此時出現的高頻尖峰電流，有效保護逆變橋上關鍵的開關管壽命。

同理，當開關管輪流導通之際，灌入變送器的能量也是劇烈的在波動，在圖示的P點或Q點處，適當串入一只NTC熱敏電阻，也是一個非常好的抗浪涌設計，它既可以減輕逆變橋通斷時尖峰對變送器的沖擊，也可以有效降低輸出端在負載接入或斷開時浪涌尖峰對變送器的沖擊。

南京時恒電子科技有限公司生產的逆變器中功率型NTC熱敏電阻，對應的規格為MF72、MF73T-1，根據功率大小需要，功率型NTC熱敏電阻器有多種規格型號可供選擇，直徑為?50的超大功率型NTC熱敏電阻器最大穩態電流可達80A，直徑為?3mm的超小功率型NTC熱敏電阻器最大穩態電流也高達2A，這在業內是罕見的，時恒電子生產的功率型NTC熱敏電阻器抑制浪涌沖擊電流能力強，內控標準中最大電容量比標準值高出兩個檔位，特別是B值大，殘余電阻小，相同的電性能體積更小，功耗更低，主要產品全部通過了UL、TUV、CQC安全認證，產品性能優異，深受用戶的青睞。
